UD ユニバーサル形/UF ユニバーサル式ベローズ型 伸縮管継手 消防評定品
- 用途等
- タンクの不等沈下対策、地震対策、蒸気、温水、送油管など軸線形を使用できない配管に有効です。

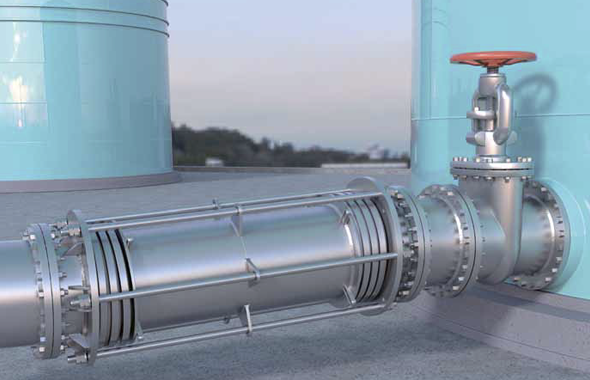

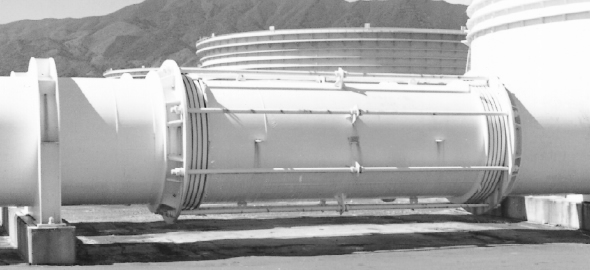

UD ユニバーサル形
ユニバーサル形は、2個のベローズをタイロッドボルトで結ぶことによって内圧推力を拘束し、軸直方向の変位を吸収します。
評定品について
消防庁通達、危第20号により設計基準、製作基準、検査基準が定められ、(一財)日本消防設備安全センター殿より評定を受けたものです。 製品には右図のような評定ラベルが貼ってあります。また、評定品には下表のように口径と変位 に対して全長が定められています。
UNIVERSAL TYPE DIMENSIONS FOR CERTIFICATION (1.0MPa)
口径 (A) |
外径 (mm) |
最大軸直角変位量(Y) | ||||||||
50mm | 100mm | 150mm | 200mm | 250mm | 300mm | 350mm | 400mm | |||
80 | 250 | 全長(mm) | 700 | 1000 | 1400 | 1700 | 2100 | 2400 | 2700 | 3100 |
質量(kg) | 42 | 48 | 56 | 62 | 70 | 76 | 82 | 90 | ||
100 | 280 | 全長(mm) | 700 | 1100 | 1400 | 1800 | 2100 | 2500 | 2800 | 3200 |
質量(kg) | 56 | 66 | 74 | 84 | 92 | 102 | 110 | 120 | ||
125 | 320 | 全長(mm) | 800 | 1200 | 1600 | 2000 | 2300 | 2700 | 3100 | 3500 |
質量(kg) | 82 | 97 | 112 | 127 | 138 | 153 | 168 | 183 | ||
150 | 370 | 全長(mm) | 800 | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 |
質量(kg) | 106 | 121 | 136 | 151 | 166 | 181 | 196 | 211 | ||
200 | 430 | 全長(mm) | 900 | 1300 | 1700 | 2100 | 2500 | 2900 | 3300 | 3700 |
質量(kg) | 145 | 170 | 190 | 215 | 240 | 260 | 285 | 305 | ||
250 | 380 | 全長(mm) | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3300 | 3700 |
質量(kg) | 205 | 235 | 265 | 295 | 325 | 355 | 375 | 405 | ||
300 | 460 | 全長(mm) | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3300 | 3700 |
質量(kg) | 270 | 310 | 350 | 390 | 430 | 470 | 505 | 545 | ||
350 | 495 | 全長(mm) | 1100 | 1500 | 1900 | 2300 | 2700 | 3100 | 3400 | 3800 |
質量(kg) | 370 | 425 | 480 | 535 | 590 | 645 | 685 | 740 | ||
400 | 550 | 全長(mm) | 1200 | 1600 | 2100 | 2400 | 2800 | 3200 | 3600 | 4000 |
質量(kg) | 395 | 465 | 555 | 615 | 695 | 775 | 855 | 935 | ||
450 | 590 | 全長(mm) | 1200 | 1700 | 2200 | 2600 | 3100 | 3500 | 4000 | 4500 |
質量(kg) | 550 | 655 | 760 | 845 | 950 | 1035 | 1140 | 1245 | ||
500 | 650 | 全長(mm) | 1300 | 1800 | 2300 | 2800 | 3300 | 3800 | 4300 | 4800 |
質量(kg) | 645 | 745 | 845 | 945 | 1045 | 1145 | 1245 | 1345 | ||
550 | 700 | 全長(mm) | 1300 | 1900 | 2500 | 3000 | 3600 | 4100 | 4700 | 5300 |
質量(kg) | 660 | 790 | 920 | 1030 | 1160 | 1270 | 1400 | 1530 | ||
600 | 750 | 全長(mm) | 1400 | 1900 | 2500 | 3000 | 3600 | 4100 | 4700 | 5300 |
質量(kg) | 905 | 1025 | 1165 | 1285 | 1425 | 1545 | 1685 | 1825 | ||
650 | 1020 | 全長(mm) | 1400 | 1900 | 2500 | 3000 | 3600 | 4100 | 4700 | 5300 |
質量(kg) | 826 | 976 | 1100 | 1235 | 1385 | 1515 | 1665 | 1815 | ||
700 | 1070 | 全長(mm) | 1400 | 2000 | 2500 | 3000 | 3600 | 4100 | 4700 | 5300 |
質量(kg) | 860 | 1000 | 1120 | 1240 | 1380 | 1500 | 1640 | 1780 | ||
750 | 1120 | 全長(mm) | 1500 | 2100 | 2600 | 3100 | 3700 | 4200 | 4700 | 5300 |
質量(kg) | 1020 | 1170 | 1290 | 1420 | 1570 | 1695 | 1820 | 1970 | ||
800 | 1170 | 全長(mm) | 1500 | 2100 | 2700 | 3200 | 3800 | 4300 | 4800 | 5400 |
質量(kg) | 1080 | 1280 | 1360 | 1490 | 1640 | 1780 | 1890 | 2040 | ||
900 | 1280 | 全長(mm) | 1600 | 2200 | 2800 | 3400 | 4000 | 4600 | 5200 | 5800 |
質量(kg) | 1230 | 1440 | 1650 | 1860 | 2070 | 2280 | 2490 | 2700 | ||
1000 | 1440 | 全長(mm) | 1800 | 2600 | 3300 | 4100 | 4800 | 5500 | 6300 | 7000 |
質量(kg) | 1540 | 1830 | 2080 | 2330 | 2620 | 2830 | 3160 | 3410 | ||
1100 | 1550 | 全長(mm) | 1900 | 2800 | 3600 | 4400 | 5200 | 6000 | 6800 | 7600 |
質量(kg) | 1736 | 2124 | 2465 | 2807 | 3151 | 3494 | 3837 | 4180 | ||
1200 | 1680 | 全長(mm) | 2000 | 2900 | 3800 | 4700 | 5600 | 6500 | 7300 | 8200 |
質量(kg) | 2003 | 2442 | 2881 | 3322 | 3762 | 4200 | 4591 | 5036 | ||
1300 | 1800 | 全長(mm) | 2100 | 3100 | 4000 | 5000 | 5900 | 6900 | 7900 | 8800 |
質量(kg) | 2396 | 2961 | 3483 | 4021 | 4569 | 5141 | 5713 | 6228 | ||
1400 | 1900 | 全長(mm) | 2200 | 3200 | 4300 | 5300 | 6300 | 7400 | 8400 | 9400 |
質量(kg) | 2511 | 3116 | 3783 | 4390 | 4996 | 5662 | 6268 | 6874 | ||
1500 | 2000 | 全長(mm) | 2200 | 3400 | 4500 | 5600 | 6700 | 7600 | 8900 | 10000 |
質量(kg) | 2665 | 3428 | 4139 | 4844 | 5548 | 6126 | 6959 | 7664 |
600A以下の質量はANSI/ASME 150フランジの質量を含む、650A以上の質量はフランジ質量を含んでいない。
