CFP-S クランプフランジ
SS=Stainless Steel
材質記号 |
X |
Z |
材質 |
304 SS |
316L SS |
単位:(mm)

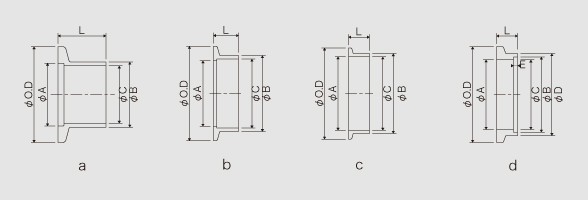

呼径 |
形式番号 |
O.D |
A |
B |
C |
D |
E |
L |
タイプ |
NW10 |
CFP-10S |
30 |
12.2 |
13.8 |
10.6 |
- |
- |
10 |
a |
NW16 |
CFP-16S |
30 |
17.2 |
20.0 |
16.0 |
- |
- |
20 |
a |
NW25 |
CFP-25S |
40 |
26.2 |
27.2 |
24.0 |
- |
- |
20 |
a |
NW40 |
CFP-40S |
55 |
41.2 |
42.7 |
39.0 |
- |
- |
20 |
a |
NW50 |
CFP-50S |
75 |
52.2 |
60.5 |
55.0 |
- |
- |
20 |
b |
NW63 |
CFP-63S |
87 |
70.2 |
76.3 |
70.2 |
- |
- |
20 |
c |
NW80 |
CFP-80S |
114 |
83.0 |
89.7 |
83.0 |
98.0 |
5 |
25 |
d |
NW100 |
CFP-100S |
134 |
102.0 |
114.9 |
102.0 |
118.0 |
5 |
25 |
d |
NW160 |
CFP-160S |
190 |
153.0 |
166.3 |
153.0 |
174.0 |
5 |
20 |
d |
NW200 |
CFP-200S |
252 |
213.2 |
218.5 |
213.2 |
225.0 |
5 |
20 |
d |
NW250 |
CFP-250S |
301 |
261.2 |
270.0 |
261.2 |
277.0 |
5 |
20 |
d |
※製品改良のため仕様は予告なく変更することがあります。
CFP-L クランプフランジ
SS=Stainless Steel
材質記号 |
X |
Z |
材質 |
304 SS |
316L SS |
単位:(mm)
呼径 |
形式番号 |
O.D |
A |
B |
C |
L |
タイプ |
NW10 |
CFP-10L |
30 |
12.2 |
13.8 |
10.6 |
30 |
a |
NW16 |
CFP-16L |
30 |
17.2 |
20.0 |
16.0 |
30 |
a |
NW25 |
CFP-25L |
40 |
26.2 |
28.0 |
25.0 |
30 |
a |
NW25 |
CFP-25L-34 |
40 |
26.2 |
34.0 |
28.4 |
30 |
b |
NW40 |
CFP-40L |
55 |
41.2 |
48.6 |
41.6 |
30 |
b |
NW50 |
CFP-50L |
75 |
52.2 |
60.5 |
55.0 |
30 |
c |
NW63 |
CFP-63L |
87 |
70.2 |
76.3 |
70.2 |
30 |
d |
NW80 |
CFP-80L |
114 |
83.0 |
89.1 |
83.0 |
30 |
d |
NW100 |
CFP-100L |
134 |
102.0 |
114.3 |
108.3 |
30 |
e |
NW160 |
CFP-160L |
190 |
153.0 |
165.2 |
158.4 |
30 |
d |
NW200 |
CFP-200L |
252 |
213.2 |
216.3 |
208.3 |
30 |
a |
NW250 |
CFP-250L |
301 |
261.2 |
267.4 |
261.2 |
30 |
d |
※製品改良のため仕様は予告なく変更することがあります。
CFP-LL クランプフランジ
SS=Stainless Steel
材質記号 |
X |
Z |
材質 |
304 SS |
316L SS |
単位:(mm)
呼径 |
形式番号 |
O.D |
A |
B |
C |
L |
タイプ |
NW16 |
CFP-16LL |
30 |
17.2 |
20.0 |
16.0 |
50 |
a |
NW25 |
CFP-25LL |
40 |
26.2 |
27.2 |
24.0 |
50 |
a |
NW40 |
CFP-40LL |
55 |
41.2 |
42.7 |
39.0 |
50 |
a |
NW50 |
CFP-50LL |
75 |
52.2 |
60.5 |
55.0 |
50 |
b |
NW63 |
CFP-63LL |
87 |
70.2 |
76.3 |
70.2 |
50 |
c |
NW80 |
CFP-80LL |
114 |
83.0 |
89.1 |
83.0 |
50 |
c |
NW100 |
CFP-100LL |
134 |
102.0 |
114.3 |
108.3 |
50 |
b |
※製品改良のため仕様は予告なく変更することがあります。
