HS ヒンジ式 単式
組み合わせによって地震等の大きな変位が吸収可能
![[低圧] ヒンジ式(単式)HS / ヒンジ式(複式)HD](img/free_type_hs_low_01.png)
![[低圧] ヒンジ式(単式)HS / ヒンジ式(複式)HD 図面](img/free_type_hs_low_02.png)
- 用途等
- 蒸気管、冷温水配管など
ヒンジ式は、ベローズの側面に取り付けたヒンジアームと中央のピンで、内圧推力を拘束し、ピンを中心にベローズを曲げることによって角度変位を吸収します。

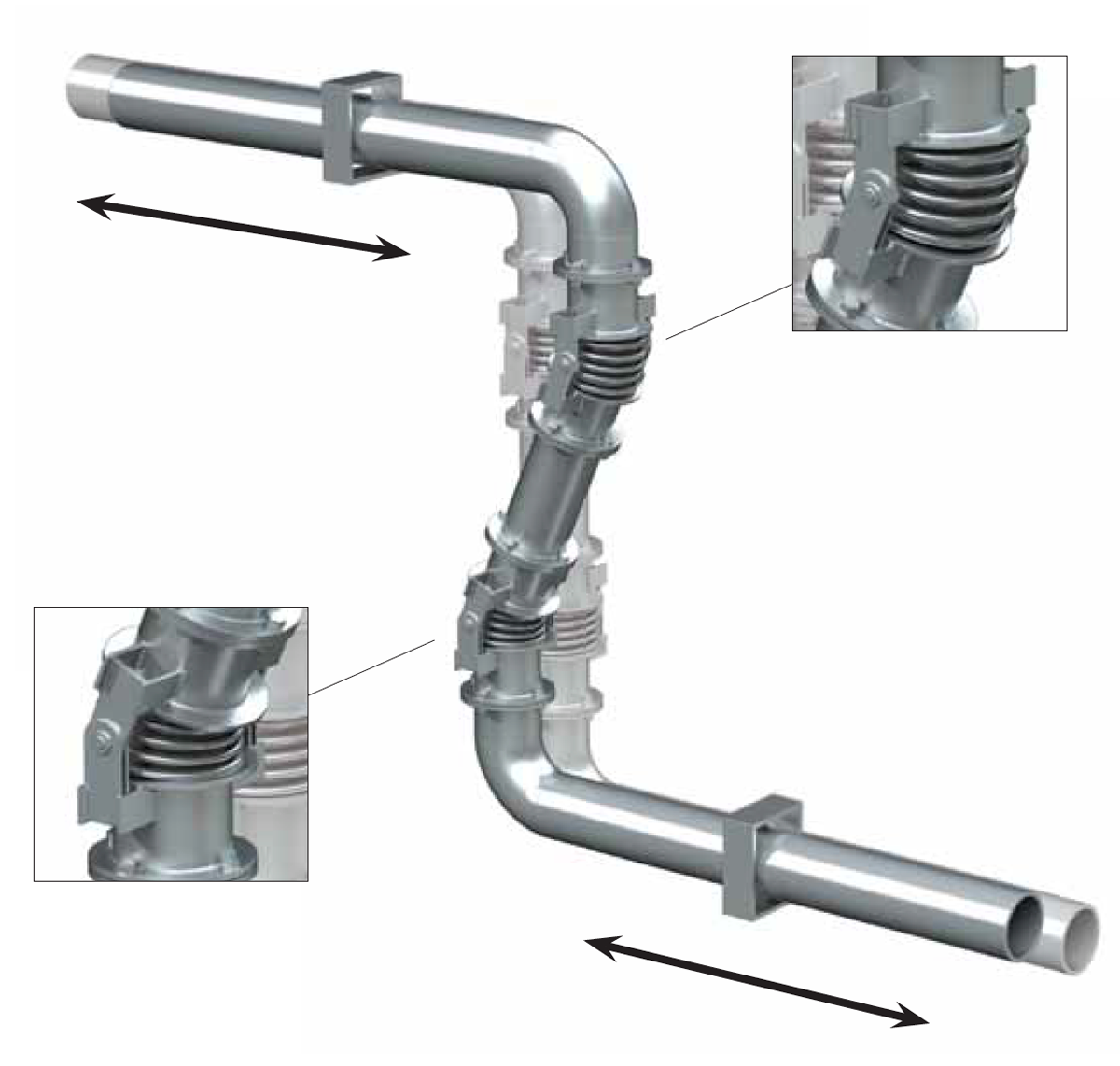

組み合わせ例
ヒンジ式を2個又は3個組み合わせることで、ユニバーサル式よりも大きな変位が吸収できます。
![[低圧] ヒンジ式(単式)HS / ヒンジ式(複式)HD](img/free_type_hs_low_03.png)
ヒンジ式は、ベローズの側面に取り付けたヒンジアームと中央のピンで、内圧推力を拘束し、ピンを中心にベローズを曲げることによって角度変位を吸収します。
ヒンジ式を2個又は3個組み合わせることで、ユニバーサル式よりも大きな変位が吸収できます。
