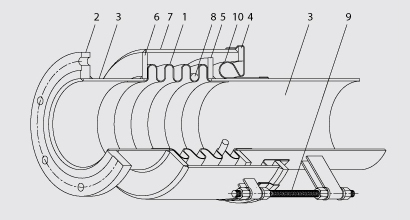

パーフェクトジョイントの構造

符号	部品名称	材質	備考
1	ベローズ	SUS304, SUS316, SUS316L	ベローズの山数は、設計変位量に応じて増減。
2	フランジ	SS400, SUS	接続種別に応じた規格フランジを適用。（開先の場合は削除）接続管種によってはメカ挿入口等に加工します。
3	パイプ	STW290, STW370, STW400, SUS-TP	材質、管厚等は設計仕様により選択。取付方法は、各種の相手管により、フランジ継手、溶接開先、メカサシその他接続方法も可能。
4	ストッパー	SS400, SUS	過度の変位防止や管体の強度向上。
5	ストッパーリング	SS400, SUS	過度の変位防止や管体の強度向上。
6	ストッパーフランジ	SS400, SUS
7	カバーパイプ	SS400, SUS	外圧の保護やベローズの円滑な作動を助成する。
8	補強リング	SS400, SUS	高圧タイプのベローズ谷部に挿入。
9	セットボルト	SS400	配管接続時までの変形防止。配管後必ず取外して下さい。
10	防砂ゴム	ネオプレーン	土砂やレキ等の浸入防止。露出形式は省略。
11	吊り金具	SS400	重量が500kg以上の製品に設置。
