伸縮管継手

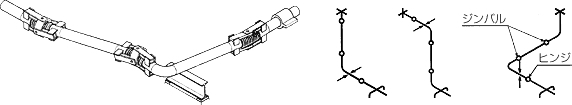

L形の配管に、3個のヒンジ式又はヒンジ式1個とジンバル式2個を組み合わせることにより、一平面上の変位又は多平面上の変位を吸収することが出来ます。
ヒンジ式とジンバル式は、ピン構造により軸方向を拘束しているため、内圧による推力を配管側に発生させません。
L形を基本に、自由に組み合わせることが出来ます。
本寸法は参考とし、使用条件により 異なる場合があります。 配管径、寸法、その他ご相談に応じます。
変位量±500㎜
配管径 | 50A | 100A | 150A | 200A | 250A |
---|---|---|---|---|---|
Ly | 300 | 400 | 500 | 600 | 900 |
Lx | 300 | 400 | 500 | 600 | 900 |
L1 | 1600 | 1650 | 1800 | 1850 | 1900 |
L2 | 450 | 550 | 750 | 850 | 950 |
L3 | 1600 | 1650 | 1800 | 1850 | 1900 |
A | 450 | 575 | 750 | 850 | 900 |
B | 450 | 575 | 750 | 850 | 900 |
C | 450 | 575 | 750 | 850 | 900 |
変位量±300㎜
配管径 | 50A | 100A | 150A | 200A | 250A |
---|---|---|---|---|---|
Ly | 300 | 400 | 500 | 600 | 900 |
Lx | 300 | 400 | 500 | 600 | 900 |
L1 | 1100 | 1150 | 1250 | 1300 | 1350 |
L2 | 450 | 550 | 750 | 850 | 950 |
L3 | 1100 | 1150 | 1250 | 1300 | 1350 |
A | 450 | 575 | 750 | 850 | 900 |
B | 450 | 575 | 750 | 850 | 900 |
C | 450 | 575 | 750 | 850 | 900 |
